 "Черный" ящик



Задание:

С помощью тестера, генератора и осциллографа определить схему электронной цепи, находящейся в "черном" ящике с четырьмя выводами. В "черном" ящике может находиться только Г-образная схема, а каждое из плеч может состоять только из следующих элементов: резистор, конденсатор (не электролитический), индуктивность, источник питания (батарейка), диод. Номиналы элементов находятся в следующих пределах:

Резистор: 1-20 кОм

Конденсатор: 1-5 мкФ

Первый вывод "черного" ящика отмечен точкой!





Время:

3 минуты

Начисление баллов:

Два "черных" ящика с одинаковыми схемами даются двум первым участникам. Им отводится 5 минут и фиксируется время, когда они дадут ответ (нарисует схему цепи с номерами выводов). Эти же "черные" ящики даются следующим двум участникам и так же фиксируется время правильного ответа. Первый из четверых, правильно отгадавший схему получает 4 балла, второй - 3 балла, третий - 2 балла, четвертый - 1 балл. Участники, неправильно определившие схему получают 0 баллов.



Место проведения:

ауд. 5408

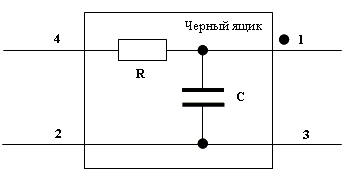

Пример задания:
